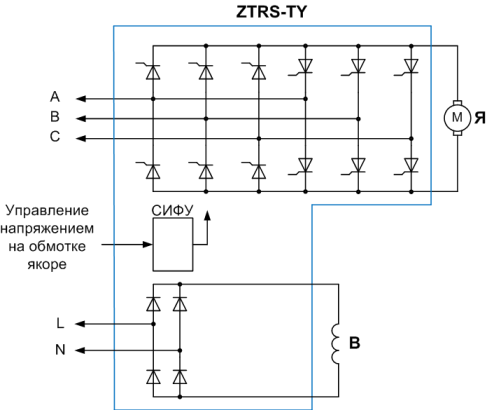

Тиристорный электропривод c реверсом и регулируемым возбуждением в компактном корпусе ZTRS-RV-TY

Количество фаз

3

Сеть

3х380 В, 50 Гц

Выходное напряжение цепи якоря

0..230, 0..460 В, регулируемое

Выходное напряжение цепи возбуждения

0..200 В или 0..350 В, регулируемое

Реверс

Тиристорный по цепи якоря

Торможение

Реверсом( противовключением)

Динамическое( требуется тормозной резистор)

Способы регулирования напряжения

Фазовый

Вспомогательное питание для системы управления

198-242 В 50 Гц

Номинальный ток преобразователя для питания обмотки якоря

100, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 А

Номинальный ток преобразователя для питания обмотки возбуждения

25, 45 А

Регулирующий элемент

Тиристор

Коэффициент обратной связи по скорости

1..80 регулируемый

Минимальная стабилизируемая частота вращения

30 об/мин

Нестабильность скорости при изменении нагрузки на валу электродвигателя от 10% до 90% от номинальной

0,5-5% в зависимости от коэффициента обратной связи

Время стабилизации скорости при скачке напряжения сети или нагрузки на 10%

0,2 сек

Тип системы управления

Микропроцессорная

Сигнал управления

0..10 В, 0..20 мА, 4..20 мА, встроенный переменный резистор, внешний переменный резистор, кнопки панели управления

Вход управления / входное сопротивление

0-10 В / 20 кОм

0-20 мА / 91 Ом

4-20 мА / 91 Ом

Плавный пуск и останов

0..25 сек

Индикация

жидко-кристаллический индикатор 32-символьный, 3 светодиода

Дополнительные контакты

2 Программируемых реле 220 В 5 А. Выходной сигнал: “Работа”, “Авария”, “Готовность”

Защита: короткое замыкание на выходе

Электронная защита

Защита: перегрузка длительным током

Электронная защита

Защита: перегрев тиристоров

Датчик температуры 80 С

Защита: потеря фазы или “слипание” фаз

Электронная

Защита: обрыв тахогенератора

Электронная

Перегрузочная способность( действующее среднеквадратичное значение)

I=1,5 Iн – 20 сек, I=1,25 Iн – 60 сек, I=1,1 Iн – 2 мин

Порог срабатывания защиты от короткого замыкания( амплитудное значение)

I >= 3Iн

Точность поддержания выходного напряжения в режиме стабилизации напряжения

 2% Uн

Время стабилизации выходного напряжения при скачке напряжения сети на 10% в режиме стабилизации напряжения

2..3 сек

Степень защищенности

IP20

Охлаждение

Принудительное встроенными вентиляторами

Ресурс вентилятора

50000 часов

Температура окружающей среды

0..40 С

Относительная влажность воздуха

0..90% без конденсата ( сухое помещение)

Изоляция

2,5 кВ между шасси, силовой цепью и управляющими цепями

Режим работы

Длительный, ПВ = 100%

Срок эксплуатации

Не менее 10 лет

Гарантия

12 месяцев

Плата аналогового вывода

Вывод данных о выходном токе  в виде аналогового сигнала 0..10 В

Услуга "Срочный заказ"

Экспресс изготовление в течение 2-3 рабочих дней.

Комплект ЗИП

Запасной комплект плат и тиристоров позволяет при необходимости осуществить самостоятельный ремонт в течение 1-2 часов

Гарантия 24 месяцев

+ 10% к цене

Гарантия 36 месяцев

+ 20 к цене
